小型油圧ワイヤーソー DSM-103A

  1. TOP
  2. 製品カタログ
  3. 小型油圧ワイヤーソー DSM-103A
  • DSM-102A（外観）1
  • DSM-102A-im-2加工-4 (総ｶﾀ2017表紙)
  • ﾒｲﾝﾓｰﾀ組 PW-102A 1
  • ﾌｨｰﾄﾞ組 FW-102A 1
  • クランプ組CW-103A_2
  • 操作盤_BW-101A

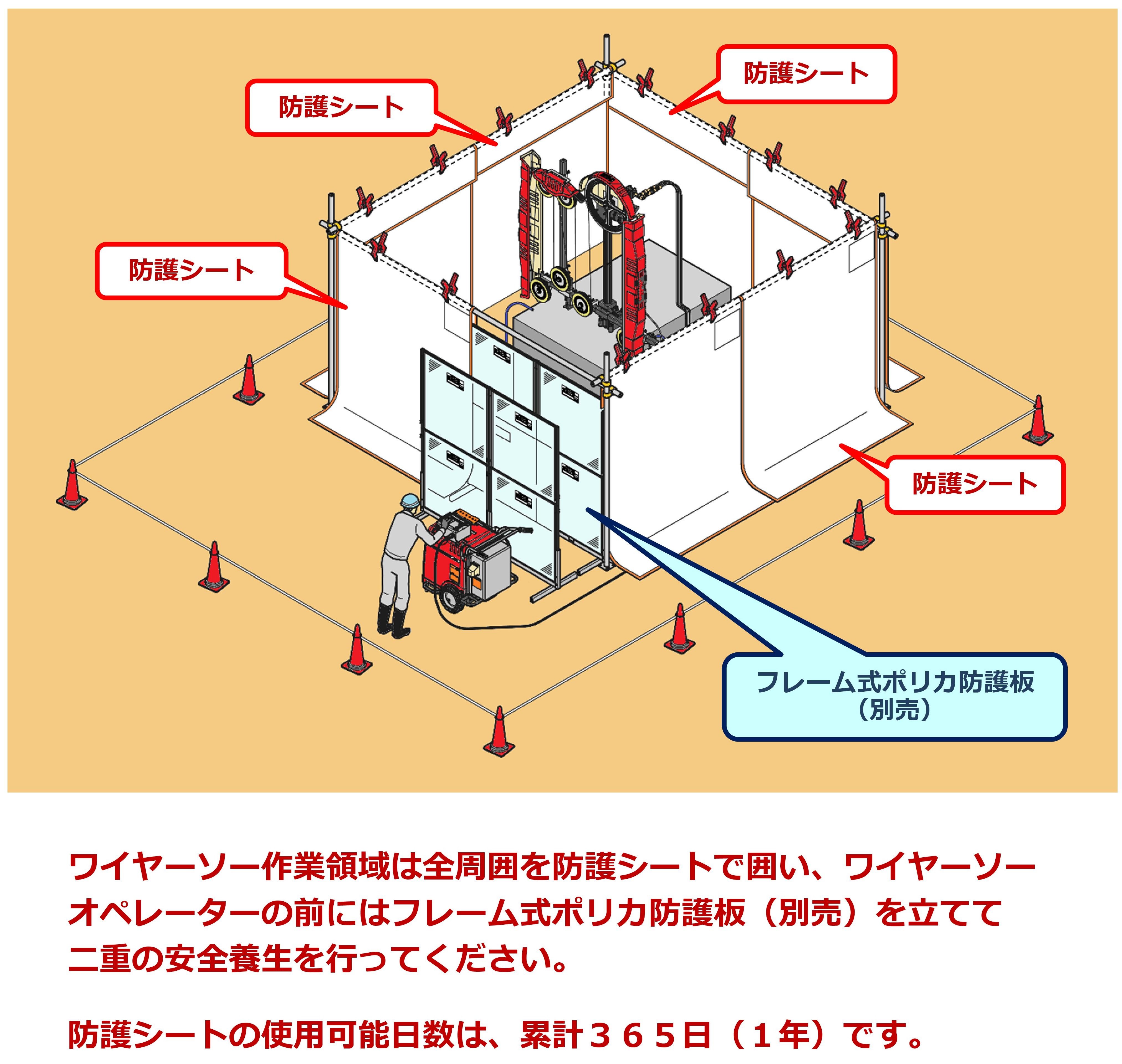

  • 防護シート設置図

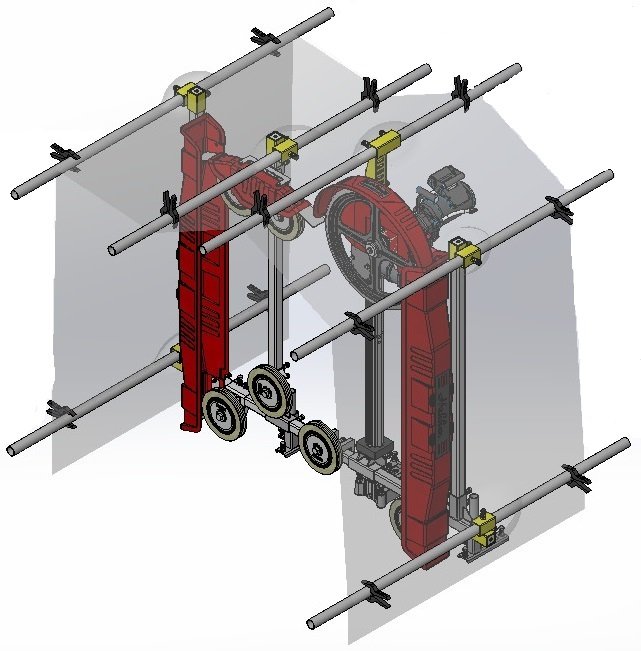

  • サブポール２本を追加した状態（塩ビ＋防護シート＋ハンドクランプあり）

扱いやすさを追求し、成長を続ける油圧式ワイヤーソーのハイエンドモデル

  • 油圧モータ
  • トルクコンバータ
picture_as_pdf

取扱説明書
picture_as_pdf

パーツリスト

特長

仕様表

特長

パーツ分割化

各パーツの分割化により狭い場所や高所へ搬入しやすく、作業が容易になります。

DSM-103A パーツ構成.jpg

仕様表

仕　　　様
型 式 名 DSM-103A
定格圧力 21MPa
出力軸最高回転速度（許容） 850min-1
適用ダイヤモンドワイヤー 10～11mm
メインプーリ移動ストローク

1,150mm

適用油圧ユニット（別売） E-2012A eco+
E-1524A
E-1124A
寸法 W×L×H 1,904×543×2,076mm
組立質量
（操作盤・接続コードを除く）		 170kg

外観図

CB040703-2_DSM-103A 外観図.jpg

picture_as_pdf

製品図面
