バキュームポンプ VPM-50V, バキュームパッド VPシリーズ
特長
アンカー打設できない現場でコアドリルを設置する際、真空吸着して固定する時に使用します。
真空吸引するバキュームポンプと、吸着板となるバキュームパッドがセットで必要となります。
バキュームパッドは、平面床専用・平面用・曲面用とバリエーション豊富です。
仕様表
| バキュームポンプ 仕様 | ||
|---|---|---|
| 型 式 名 | VPM-50V | |
| 電 源 | 単相100V 50/60Hz | |
| モータ出力 | 40W | |
| 排気速度 |
12ℓ/min（50Hz） 15ℓ/min（60Hz） |
|
| 到達圧力 | 0.094MPa | |
| 寸法 W×L×H | 220×340×230mm | |
| 質 量 | 12kg | |
| バキュームパッド 仕様 | |||||
|---|---|---|---|---|---|

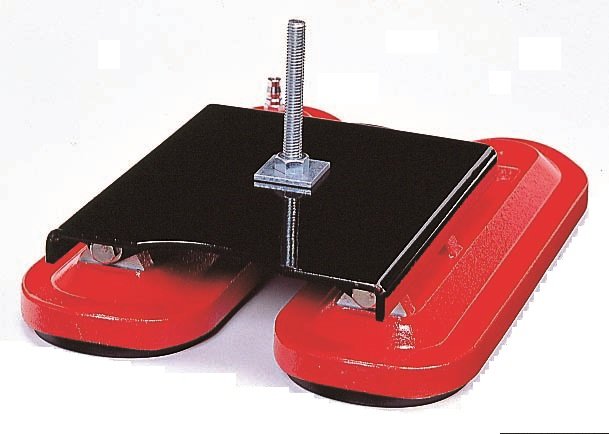

| 型 式 名 | VP-1730F | VP-2234 | VP-3036 | VPH-20W | |
| 適用ポールベース | 4046, □40 | □40, □49, □59 | |||
| 用 途 | 平面（床面専用） | 平面 |
外径φ234～平面 |
||
| 寸法 W×L×H | 170×300mm | 220×340mm | 300×360mm | 314×420mm | |
| 質 量 | 2.0kg | 2.8kg | 3.6kg | 7.5kg | |

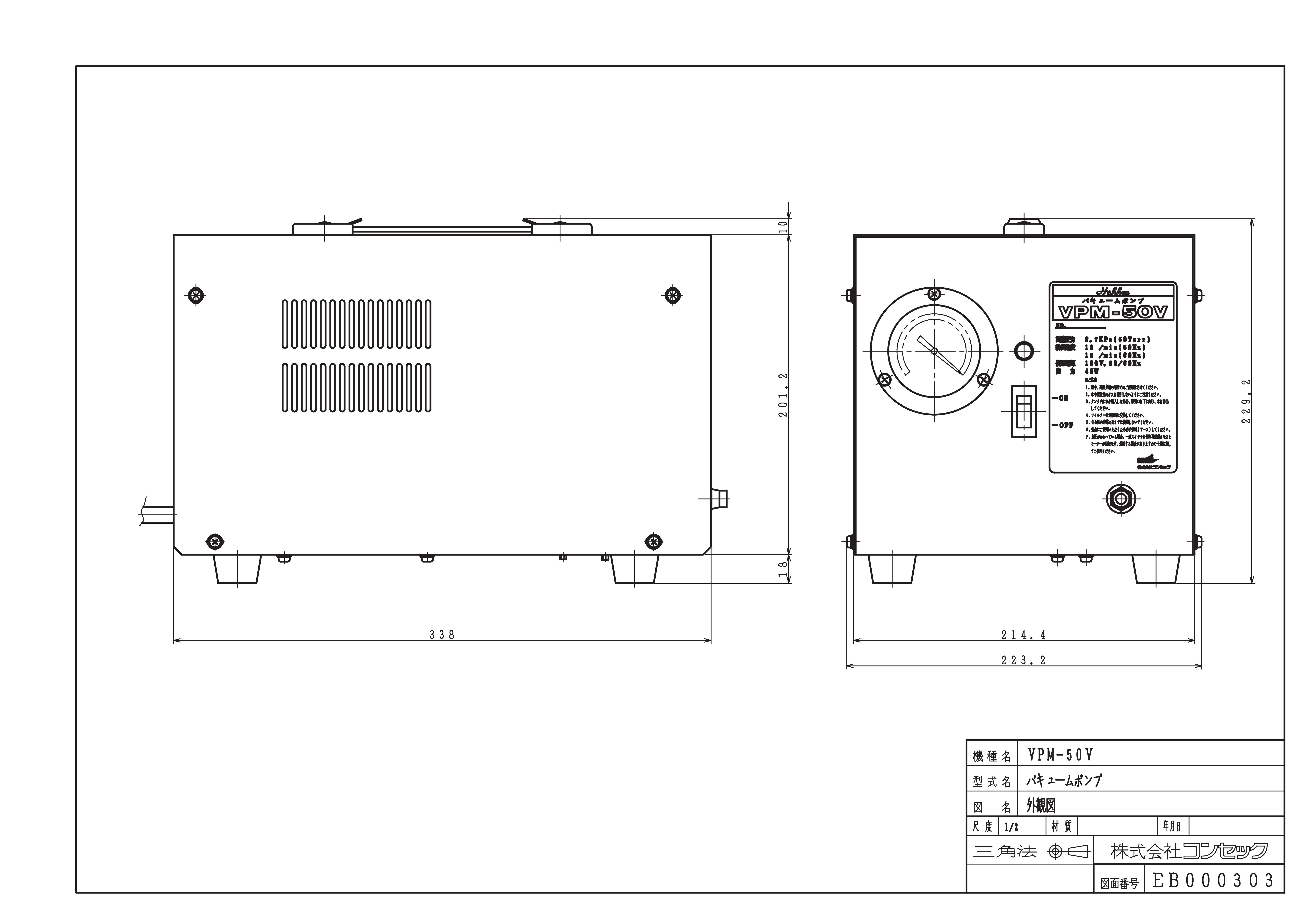

製品図面
