油圧コアドリル SPU-Aシリーズ
特長
4種類の油圧モータをラインナップし、用途に応じて使い分けが可能。
小径から中径穴あけをターゲットとした高回転モータや、低速でトルクが太い最大φ800穴あけを可能とするモータを取り揃えたプロ向けコアドリル。
仕様表
| ドリルヘッド仕様 | |||||
|---|---|---|---|---|---|
| 型 式 名 | SPU-12A | SPU-16A | SPU-24A | SPU-800A | |
| 油圧モータ組 型式名 | 2060-12A | HB05-16A | HB08-24A | A250-800A | |
| 定格圧力 | 21MPa | ||||
| 定格トルク | 190N・m | 240N・m | 340N・m | 680N・m | |
| 最大流量 | 54ℓ/min | 79ℓ/min | 95ℓ/min | ||
|
許容最高最高回転速度 |
850min-1 | 898min-1 | 746min-1 | 389min-1 | |
|
最高回転速度 (E-1524A接続時 50/60Hz) |
673/807min-1 | 484/580min-1 | 339/407min-1 | 169/203min-1 | |
|
最高回転速度 (E-2012Aeco+接続時 50/60Hz) |
748/850min-1 | 538/647min-1 | 377/453min-1 | 188/226min-1 | |
| コアビット呼径 |
最小 |
2" (53mm) | 4" (110mm) | 8" (205mm) | 12" (305mm) |
|
最大 |
12" (305mm) | 16" (406m) |
20" (500mm)：ﾗｲﾅ1枚時 24" (600mm)：ﾗｲﾅ2枚時 |
28" (700mm)：ﾗｲﾅ1枚時 32" (800mm)：ﾗｲﾅ2枚時 |
|
| 適用クランプ | □74クランプ組 CL-742 | ||||
| 適用 油圧ユニット | |||||
| コアビット取付ねじ | Ａロッドねじ | ||||
| 適用コアビット | Ａロッドねじ：3点式コアビット Ａロッドねじ：薄刃一体式コアビット |
||||
| 適用ポールベース | □74標準ポールベース | ||||
| 寸法 | 幅 (W) | 328mm | 357mm | 357mm | 329mm |
| 長さ (L) | 466mm | 466mm |
518mm(ﾗｲﾅ1枚時) 570mm(ﾗｲﾅ2枚時) |
622mm(ﾗｲﾅ3枚時) 674mm(ﾗｲﾅ4枚時) |
|
| 高さ (H) | 450mm | 474mm | 480mm | 483mm | |
| 質量 | 30.0kg | 31.0kg |
32.5kg(ﾗｲﾅ1枚) 33.5kg(ﾗｲﾅ2枚) |
35.5kg(ﾗｲﾅ3枚) 36.5kg(ﾗｲﾅ4枚) |
|

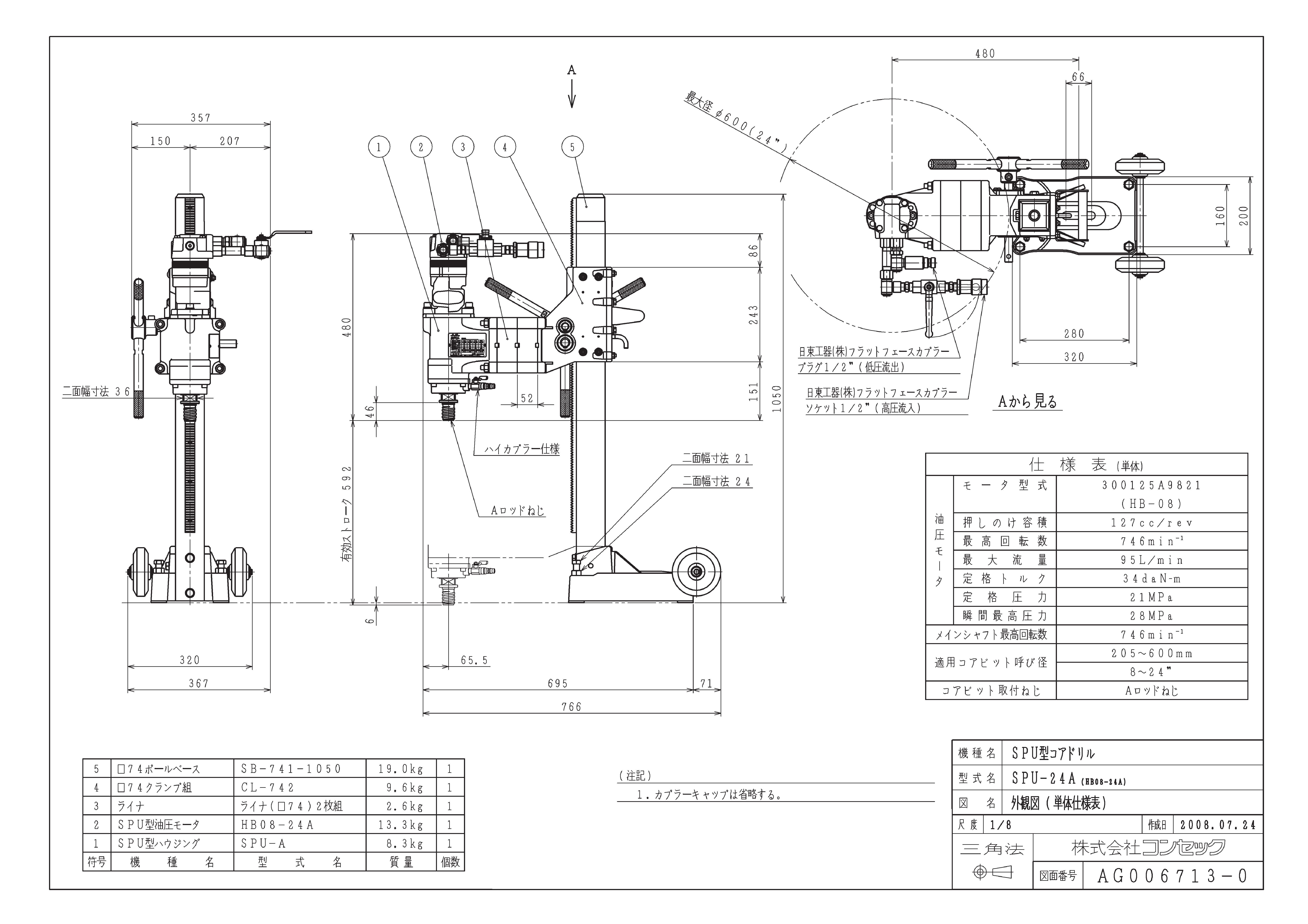

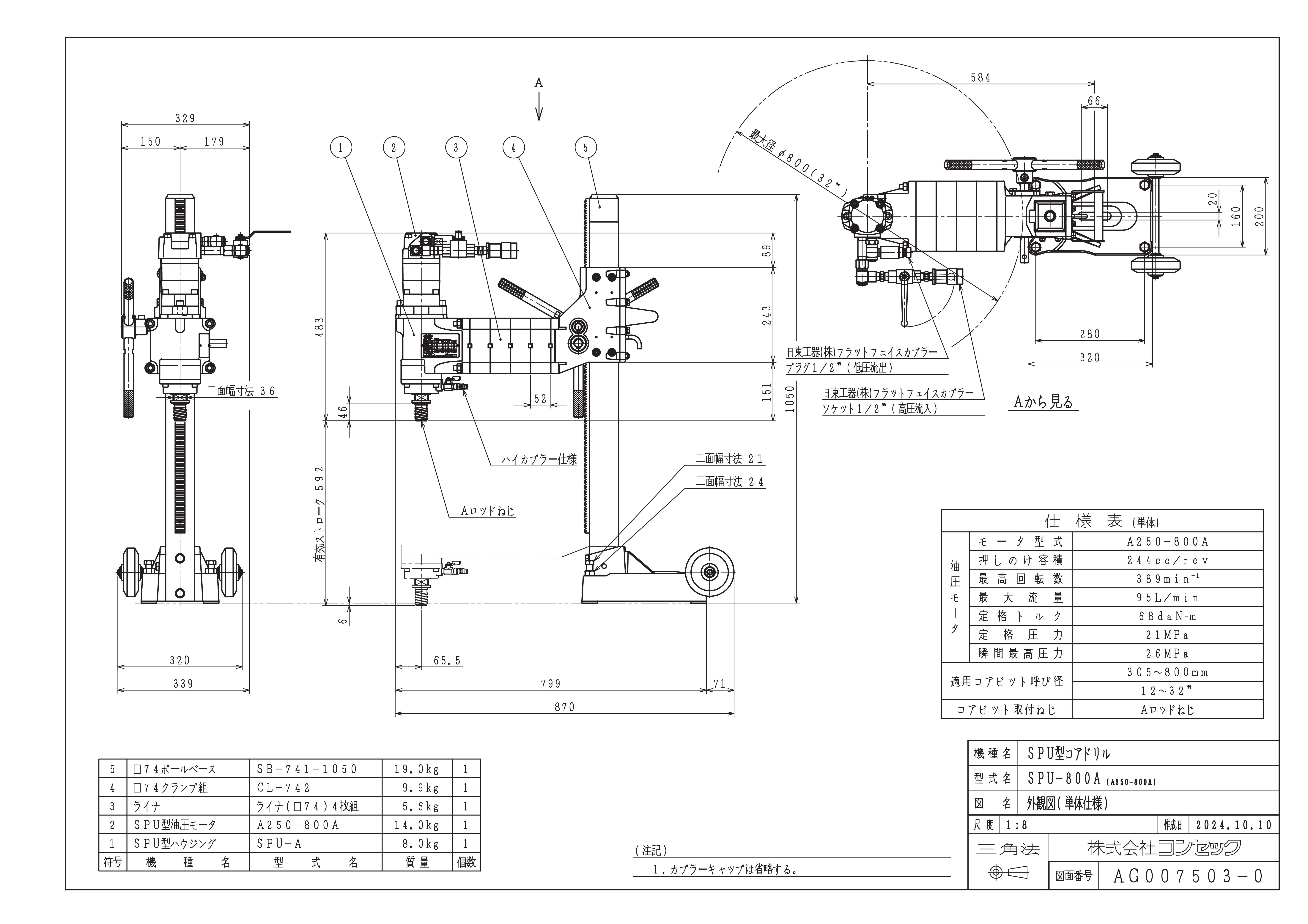

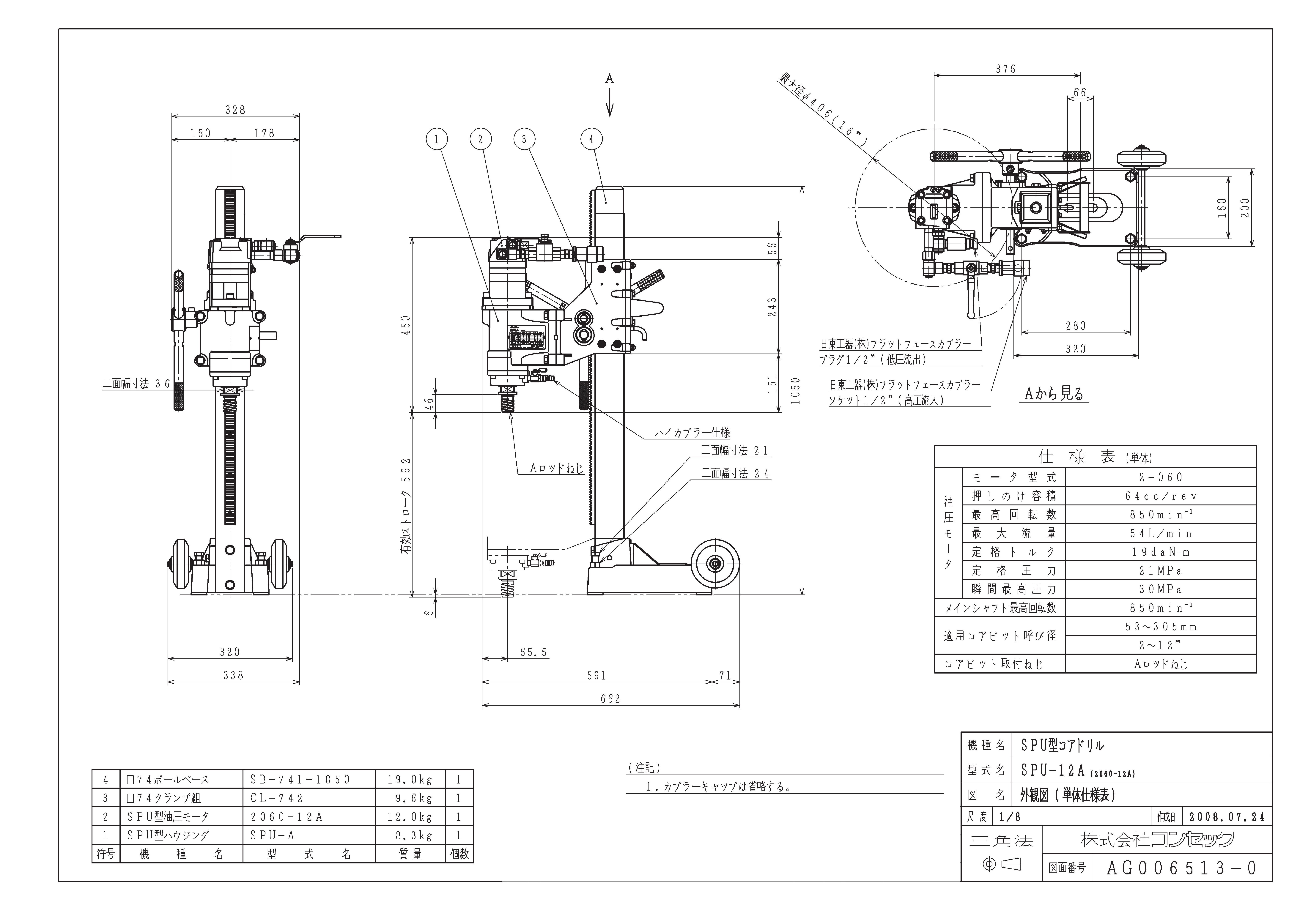

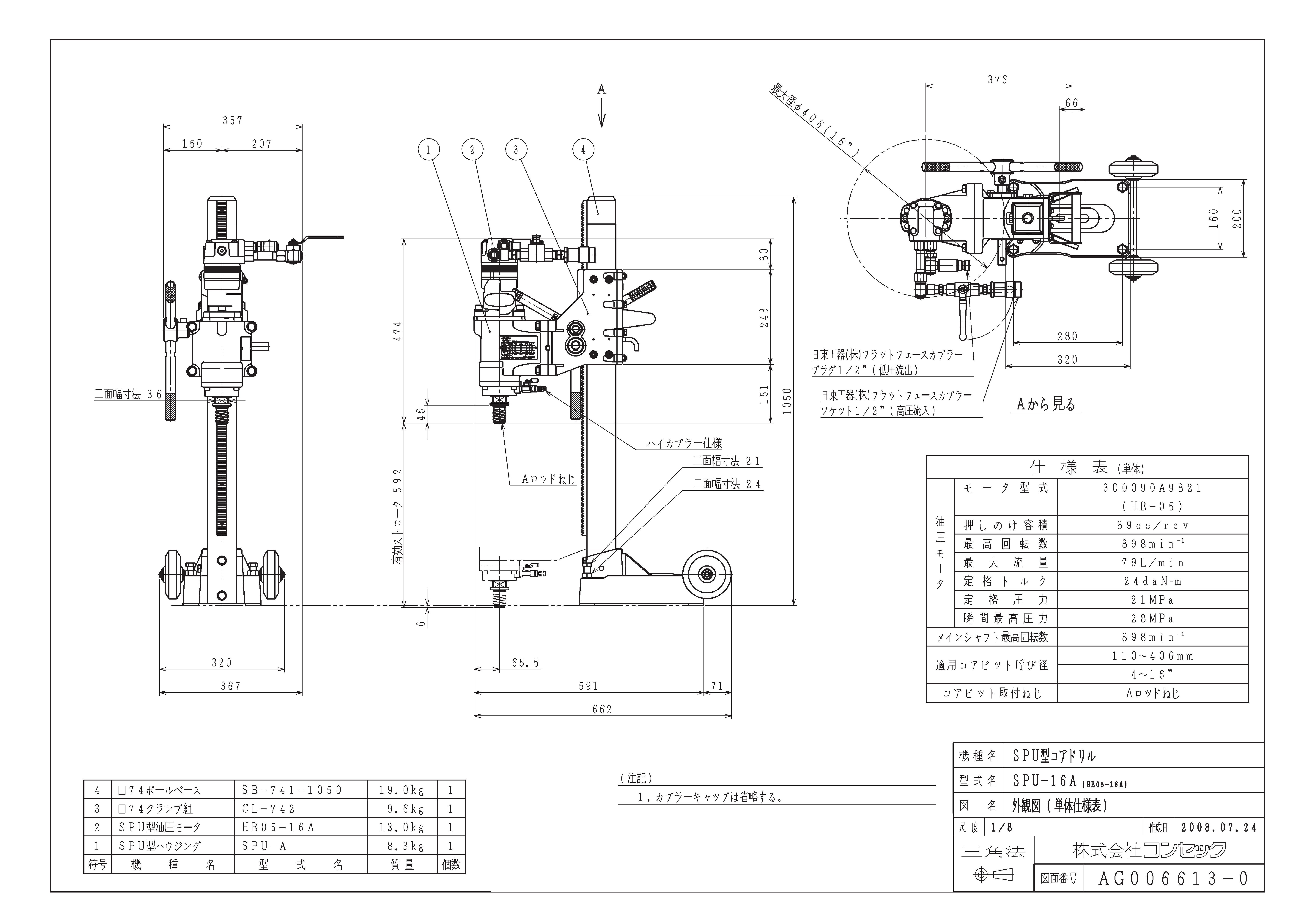

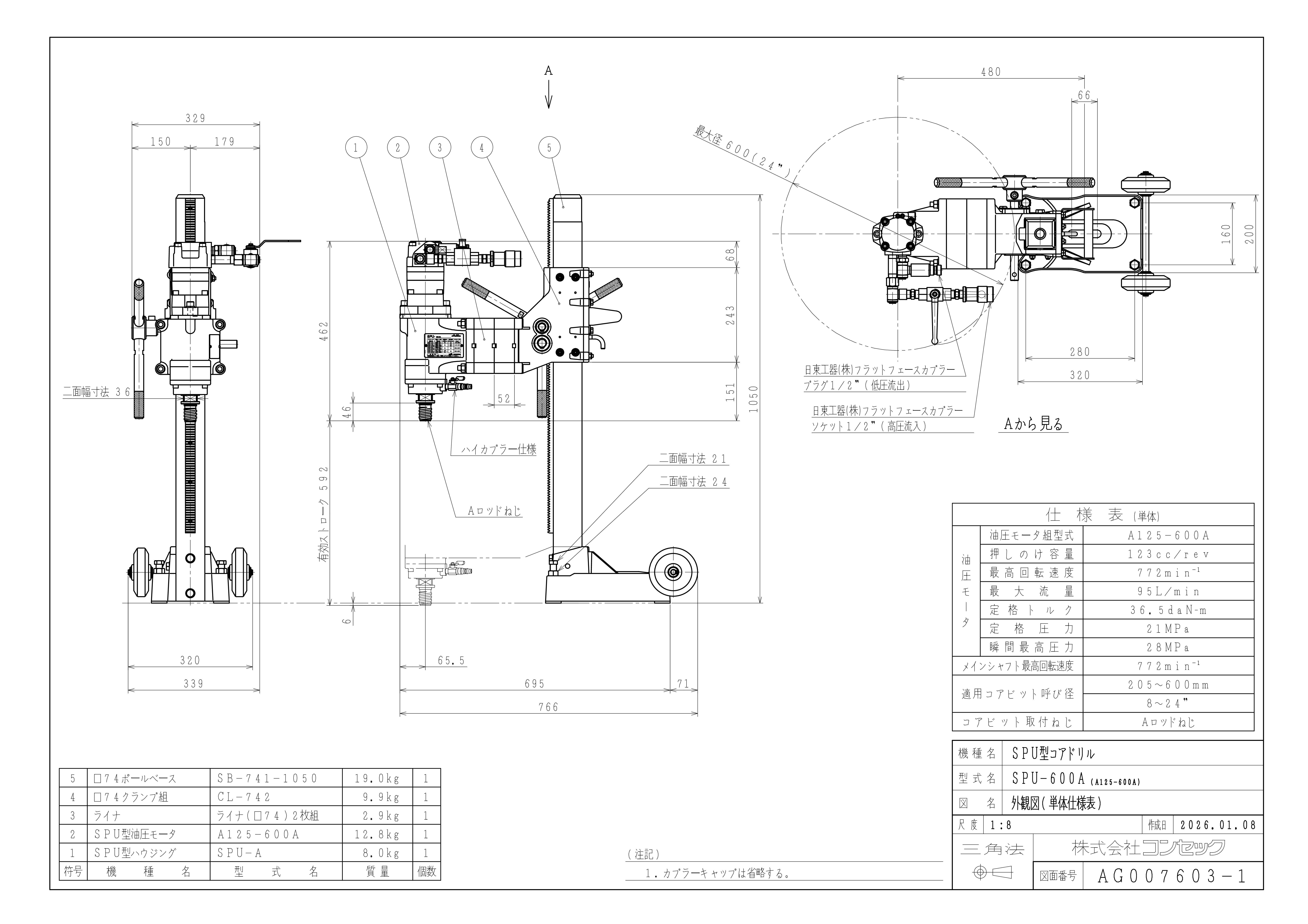

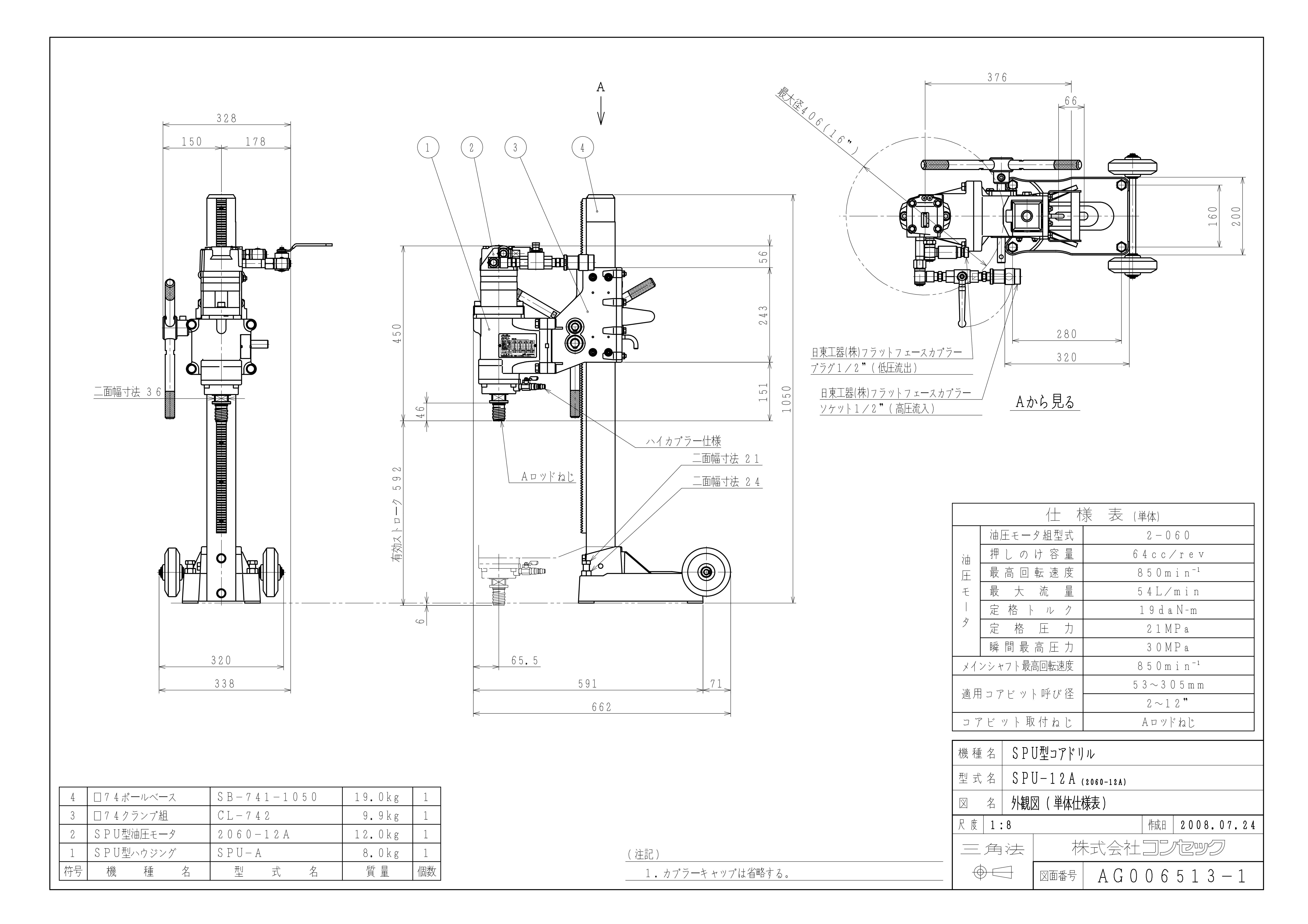

外観図
