□74クランプ組
特長
- 大口径600mmクラスや油圧コアドリルに対応したクランプ組
クラス最大級のコアドリルに使用するクランプで、電動では最大600mm、油圧では最大800mmの大口径の穴あけをスムーズに行う為に設計された堅牢な□74クランプ組です。 - スライド方式
スライド部は、メタル製スライドプレートを使用した「スライドプレート式」を採用しています。 - E仕様は自動送り装置 EHAC-110Aシリーズの取付け可能

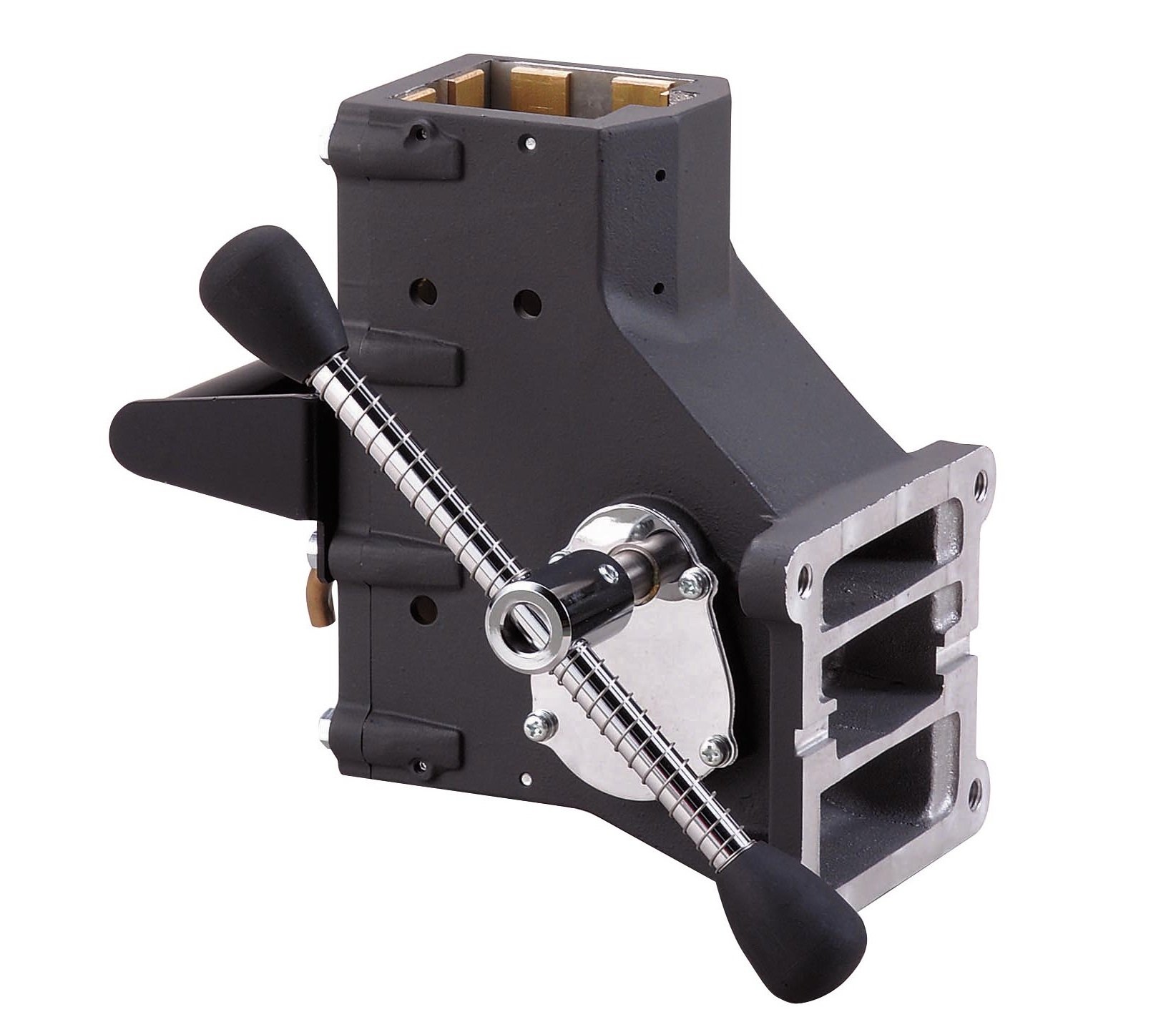

- CL-743シリーズはスプリングリターンハンドル採用
ハンドルにスプリングが入っているので、手を放すとハンドルが中間位置に戻り持ち替えが簡単。

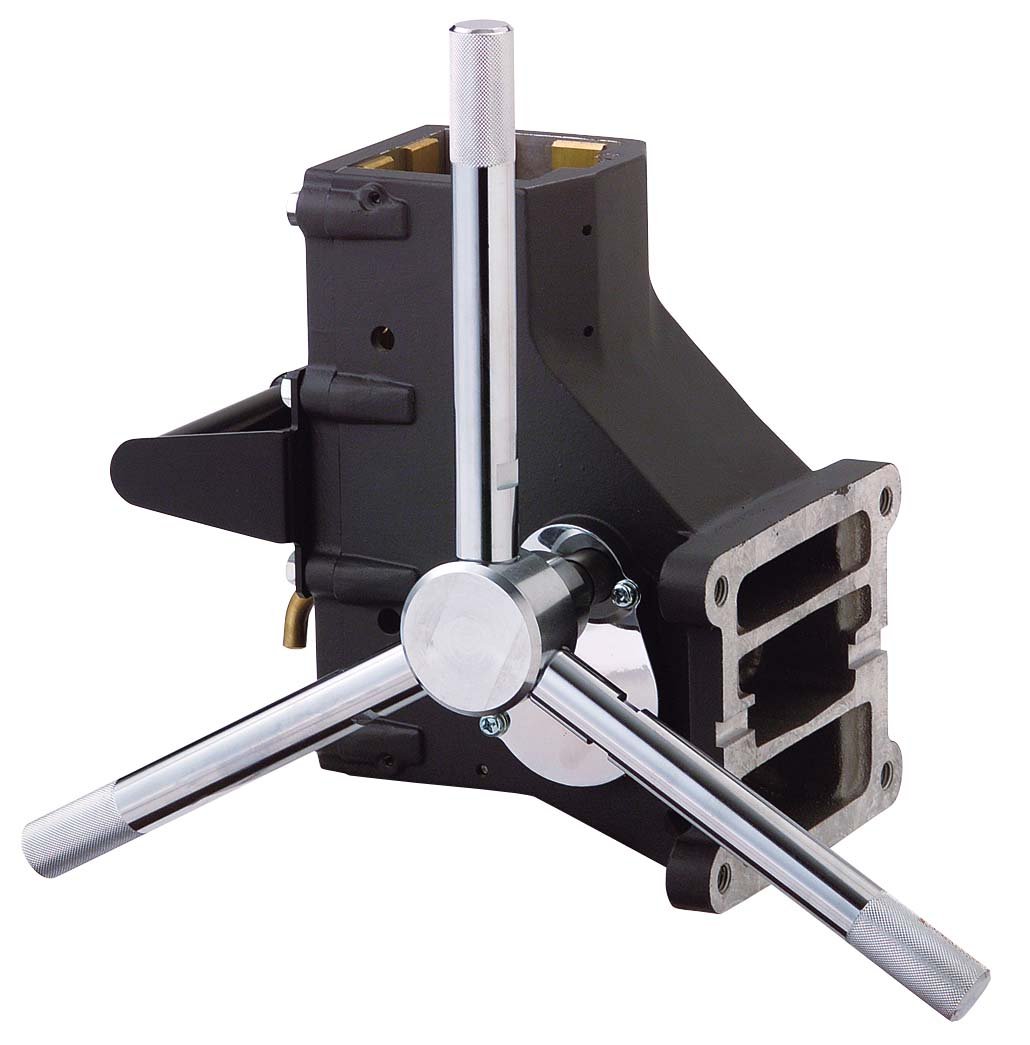

- CL-742の切込みハンドルは3本ハンドル式
ハンドルが固定式で回転中のあそびがないので、切込み時の送り動作を微調整する事ができます。（スプリングリターンハンドルは、ハンドルがスライドする為ガタつきがあります。）
仕様表
| 型 式 名 | CL-742 | CL-743 | CL-743E |
|---|---|---|---|
| スライド仕様 | スライドプレート式 | ||
|
自動送り装置の取付け |
不可 （E仕様,S仕様への改造により可） |
EHAC_E仕様を取付け可 | |
| 適用ギヤドモータ | |||
| 質 量 | 9.6kg | 7.3kg | 7.8kg |
|
標準付属品 |
片口スパナ 13mm, 六角棒レンチ 4mm |
||
